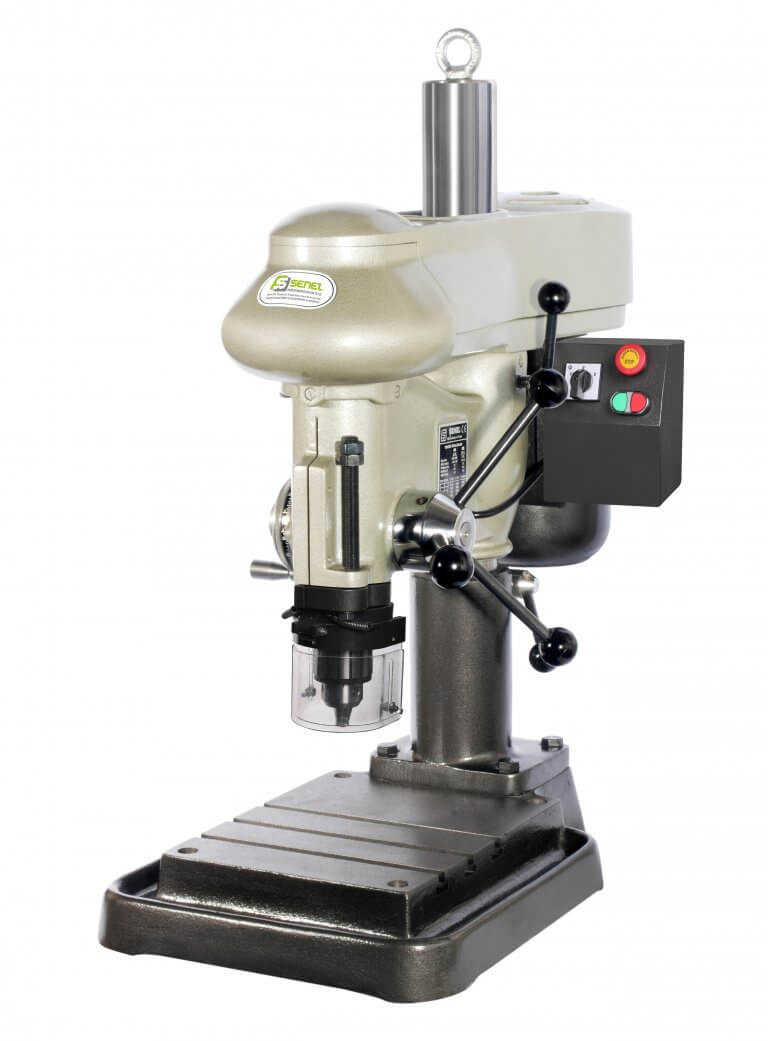

Masa Matkabı 16mm

Masa Matkabı 16mm

M..-D.. serisi modeller, delik delme amaçlı, ağır işe uygun, sağlam ve uzun ömürlü matkaplardır. Teknik özelliklere göre model seçimi yaptıktan sonra, dilediğiniz opsiyonları makinaya ilave edebilirsiniz.

SKU: STOKTAN TESLİM

Genel Özellikler:

– Ağır sanayiye uygun, sağlam pik döküm konstrüksiyon, ergonomik dizayn.
– Ana mil hassas taşlanmıştır.
– İş mili endüksiyonlanmış, hassas taşlanmış ve rijit olarak yataklanmıştır.
– İş mili bir broş sistemi ile kasnağa monte edilmiştir.
– Boşluk, gürültü ve salgı minimum seviyededir.
– Yay sistemi gövde dışına monte edilerek dayanımı arttırılmıştır.
– Tüm tezgah gövdesi solvent ile temizlenip macun ve   zımpara atıldıktan
sonra, 1 kat astar boya + 1 kat endüstriyel boya uygulanmıştır.
– Kullanılan tüm komponentler 1. kalitedir.
– Yedek parça sorunu yoktur.
– Tüm matkap modelleri CE belgelidir. İş güvenliğine
  aykırı tüm tehditler önlenmiştir.
– Motor, siviç, kontaktörler ve tüm elektrik malzemeleri CE belgelidir.
– İmalat ve işçilik hatalarına karşı 2 yıl garantilidir.

Masa Matkabı 16mm Özellikleri

Masa Matkabı Modelleri
Teknik Özellikler: M16-D1 M16-D2 M20-D2
  delik delme delik delme delik delme
  tek devirli çift devirli çift devirli
Max delme çapı (mm) 16 16 20
Max kılavuz (diş çekme) çapı
Motor gücü (kw)          0,55 0,35-0,55 0,6-0,9
Motor çıkış devri (devir/dak) 1500 750-1500 750-1500
İş mili devir-standart makine (devir/dak) 450-4500 (5) 225-4500 (10) 225-4500 (10)
(iş mili devir-alternatif) 280-2800 (5)
(iş mili devir-alternatif) 900-9000 (5)
Boyutlar(en-boy-yükseklik)(mm) 430x700x730 430x700x730 480x740x730
Ağırlık (kg) 97 97 104
İş mili ucu- tabla max-min (mm) 400-145 400-145 400-145
İş mili max dikey hareket (mm) 100 100 100
Mandren dahil dahil dahil
İş mili koniği 2MK-B16 2MK-B16 2MK-B18

1) Kılavuz tutucular: Emniyetli ve emniyetsiz kılavuz tutucular, kılavuz çekme işlemi için en ideal çözümdür. Tutucular içerisinde kare şeklinde göbek mevcut olup, kılavuzun kare sapı bu göbeğe oturtulur. Kılavuzun dönme riski yoktur. Ayrıca, emniyetli tutucularda, mini bir kavrama mevcuttur ve takım aşırı zorlandığında boşa döner. Böylece kılavuz kırma riski de sıfıra inmiş olur.  Kılavuz tutucular
2) Pens adaptörü ve pens seti (ER25): Pensler, takımı mandrenlere göre daha sıkı tutarlar. Pens kullanıldığında, takımın dönme riski sıfıra iner. Pens adaptörü bir kez alınır ve iş miline çakılır, sonrasında takım çapına göre ayrı ayrı pens almak gerekmektedir. Pens setimiz 2-16 mm arasında olup 12 adettir. Pens adaptörü ve pens seti (ER25)

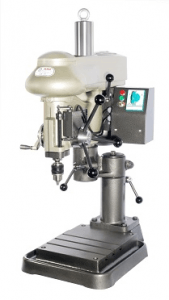

3) Radyal ayak: Gövdenin ekzantrik olarak hareket etmesini sağlar, tablanın her noktasında işlem yapılabilmesine olanak verir. Gövdenin derinligi (iş mili ucu-ayak arası) 30 cm. ye yükseltilmiş olur. Radyal ayak

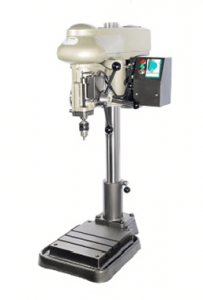

4) Uzun ana mil: Ana kolon 22 cm daha uzatılır. Tablaya daha yüksek iş parçaları, sport, kalıp vs bağlanabilir. Uzun ana mil
5) Sehpa: Sağlam konstrüksiyonlu, fırın boyalı, raflı sehpa. Sehpa

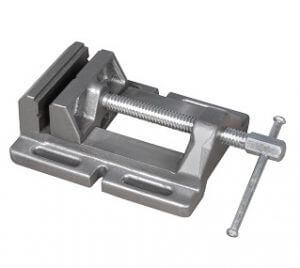

6) Matkap mengeneleri: 100×100 mm veya 125×125 mm ebatlarında, çeneler indüksiyon ile sertleştirilmiş, kızaklar taşlanmış, vidası kalın, sağlam gövdeli çok kaliteli mengeneler. Matkap mengeneleri

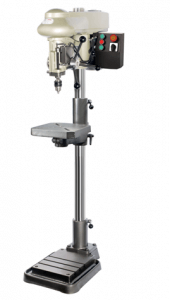

7) Ara tablalı (sütunlu matkap): Dikey hareketli ara tabla ve ek uzun mil ile masaüstü matkap, sütunlu matkap haline dönüştürülür. Ara tablalı (sütunlu matkap)
8) Mandrenler&Matkap siperlik: MK2 konik, B16 veya B18 standartında, anahtarlı veya elle sıkmalı (supra) mandrenler. Yaylı, kapaklı talaş koruma siperliği. Mandrenler&Matkap siperlik



Kalite ayrıntılarda gizlidir. Makinalarımızın her bir parçasına çok önem veriyoruz. Motorundan civatasına kadar en kaliteli malzemeyi kullanıyor ve nesiller boyu kullanılacak sağlamlıkta makineler üretiyoruz.
Radyal ayak

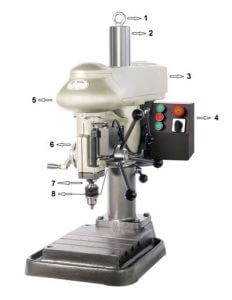

1) Taşıma Halkası: Kolay taşımayı sağlayan 237 kiloya dayanıklı taşıma halkası.

2) Ana Mil: 70 mm. çapında, dolu Ç1040 malzemeden ve hassas taşlanmış olup, gövdenin kılavuz çekme esnasında hareket etmesini önleyen konik V kanala sahiptir. Gövde, bu kanala özel V kama ile iki yüzeyden tam temas ile sabitlenir, gövde ve iş mili sağ-sol dönüşlerde milim dahi kımıldamaz, kılavuz kırma sorunu yaşanmaz.

3) Alüminyum Kasnaklar ve Koruma Kapakları: Kasnaklar hassas işlenmiş ve balansı alınmıştır. Arka kasnak motor miline, ön kasnak broş miline sıcak geçme ile çakılmıştır. Kapak takımı dökme alüminyumdan imal edilmiş olup, kapak menteşesi gövdeye  sağlam bir kayıt ile 3 yerden sabitlenmiştir. Zaman içinde üst kapak gevşemez, ön kapağa her zaman nizami ve stabil oturur.

4) Pano: CE uyumludur ve tam güvenliklidir. Ana şalter yanında start-stop butonları kullanılır ve ayrıca acil stop butonu mevcuttur. Böylece elektrik gidiş-gelişlerinde makina kendiliğinden çalışmaz, ancak operatörün start butonuna basması ile motora hareket verilir. Kontak ve kontaktörler Siemens, start-stop, acil stop ve şalter Emas (Türkiye) marka kullanılır.

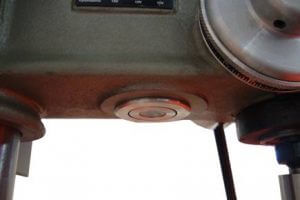

5) Ön Kasnak-Broş Sistemi: İş mili kasnağa 4 kanallı broş yatak ile sabitlenmiştir. Kama kullanılmamaktadır. İş mili ucu kapak dışından taşmaz. Bu sistem sadece bizde olup iş milinin sağ-sol dönüşlerinde boşluk ve aşınım sıfıra yakındır. İş mili salgısı %2′ yi geçmez.
Ön Kasnak-Broş Sistemi

6) Verniyer-Yay Sistemi: Yay gövdenin dışında bir verniyer içine konarak dayanımı arttırılmıştır. Verniyer üzerinde derinlik ayar cetveli bulunur. Makina beraberinde 1 yay hediye edilir.
Verniyer-Yay Sistemi
7) İş Mili-Mandren: İş mili Ç1060 malzemeden, 4 kanallı, broş ile uyumlu, balansı alınmış, hassas taşlanmış ve endüksiyon ile sertleştirilmiştir. İş mili ucuna ağır iş mandren ve pleksiglass mandren siperliği takılmıştır.

8) Aydınlatma: 12 volt kapalı spot lamba ile yapılır. Toz ve talaş almaz. (220 volt kullanılmamaktadır).
Aydınlatma

9) Boya: Döküm gövdeler macunlu ve astar + boyalıdır. Makina iki renkli ve şık görünümlüdür. Dış parçalar çelik malzemeden ve krom kaplıdır.

10) Yedek Parça: 2 yıl ücretsiz yedek parça taahhütümüz mevcuttur. Bunun yanında, yedek parçamız bol ve ucuzdur. Türkiye’ nin heryerine 24 saat içinde kargo ile teslim yapılır. Makina yanında 1 adet yedek yay hediye edilir.

11) Referanslar: 1972′ den beri süregelen, 3000 adedi aşan imalat ve satış deneyimi mevcuttur. Lütfen ana sayfadan “Referanslarımız” kısmına göz atınız..
